隨著科學(xué)和工程技術(shù)的不斷發(fā)展，對(duì)鋼的性能要求越來(lái)越高。例如，尺寸大的高強(qiáng)度零件，要求具有優(yōu)良的綜合力學(xué)性能和高的淬透性；在某些特殊條件下工作的零件，要求耐腐蝕、抗氧化、耐磨損等特殊性能；切削速度較高的刀具，要求較高的熱硬性。非合金鋼已不能滿足這些要求了，必須采用各種性能優(yōu)異的低合金鋼與合金鋼。

為了改善鋼的某些性能或使之具有某些特殊性能，在煉鋼時(shí)有意加入的元素，稱為合金元素。含有一種或數(shù)種有意添加的合金元素的鋼，稱為合金鋼。鋼中加入的合金元素主要有：硅"( Si )、錳（ Mn )、鉻（ Cr )、鎳（ Ni )、鎢（ W )、鉬（ Mo )、釩（ V )、鈦（ Ti )、鋁（ AI )、硼（ B ）及稀土元素（ RE ）等。根據(jù)我國(guó)資源條件，在合金鋼中主要使用硅、錳、硼、鎢、鉬、釩、鈦及稀土元素。

 一、合金元素在鋼中的存在形式及作用

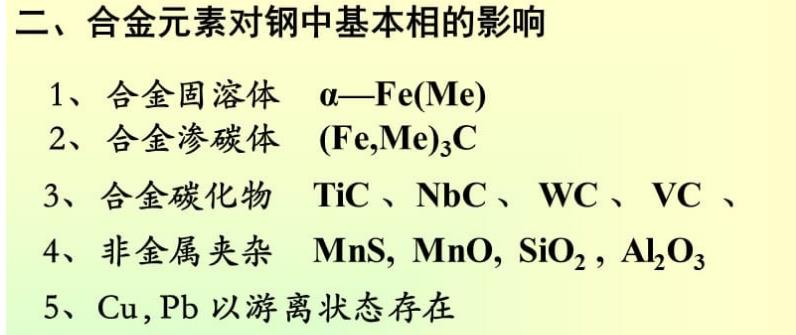

合金元素在鋼中主要以兩種形式存在，即溶入鐵素體中形成合金鐵素體，或與碳化合形成合金碳化物。

1、合金鐵素體

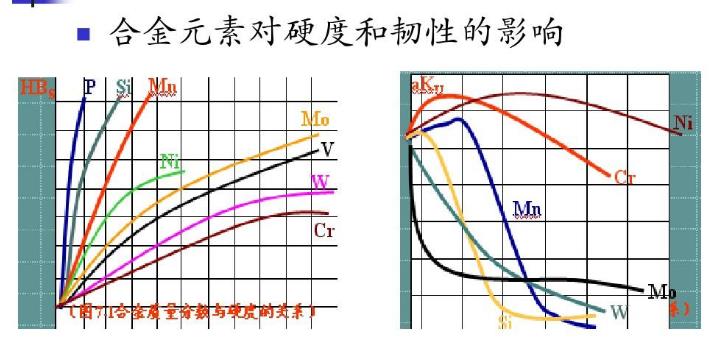

大多數(shù)合金元素都能不同程度地溶入鐵素體中。溶入鐵素體的合金元素，由于它們的原子大小及晶格類型都與鐵不同，因此使鐵素體晶格發(fā)生不同程度的畸變，其結(jié)果使鐵素體的強(qiáng)度、硬度有所提高；但是當(dāng)合金元素超過(guò)一定的質(zhì)量分?jǐn)?shù)后，韌性和塑性會(huì)顯著降低。與鐵素體有相同晶格類型的合金元素，如 Cr 、 Mo 、 W 、 V 、 Nb 等強(qiáng)化鐵素體的作用較弱；而與鐵素體具有不同晶格類型的合金元素，如 Si 、 Mn 、 Ni 等元素強(qiáng)化鐵素體的作用較強(qiáng)。當(dāng) Si 、 Mn 的質(zhì)量分?jǐn)?shù)低于1％時(shí)，既能強(qiáng)化鐵素體，又不明顯降低韌性。當(dāng) Ni 的質(zhì)量分?jǐn)?shù)不超過(guò)5%, Cr 的質(zhì)量分?jǐn)?shù)不超過(guò)1.5％時(shí)，不僅能強(qiáng)化鐵素體，還能提高韌性，這就是鉻鎳鋼具有優(yōu)良的綜合力學(xué)性能的原因。

2、合金碳化物

 合金元素可分為碳化物形成和非碳化物形成兩類合金元素。非碳化物形成元素，如 Si 、 Al 、 Ni 及 Co 等，它們只以原子狀態(tài)存在于鐵素體或奧氏體中。碳化物形成元素，按它們與碳結(jié)合的能力，由強(qiáng)到弱的次序?yàn)椋?Ti 、 Nb 、 V 、 Mo 、 W 、 Cr 、 Mn 和 Fe 。它們和碳形成的碳化物有： TiC 、 VC 、 WC 、 Cr ,C3、( Fe , Cr ), C 及（ Fe , Mn )3C等。這些碳化物本身都有極高的硬度，有的可達(dá)71~75HRC。因此，提高了鋼的強(qiáng)度、硬度和耐磨性。

二、合金元素對(duì)鋼的熱處理和力學(xué)性能的影響

合金元素對(duì)鋼的有利作用，主要是通過(guò)影響熱處理工藝中的相變過(guò)程顯示出來(lái)，因此鋼的優(yōu)越性大多都要通過(guò)熱處理才能充分發(fā)揮出來(lái)。
