一、真空輥尺寸鏈的建立

1．確定封閉環

在真空輥裝配尺寸鏈中，裝配精度就是封閉環。而在工藝尺寸鏈中，封閉環的查找對初學者并非易事，因為如果真空輥加工方案發生變化，則封閉環與組成環就會發生變化。

例如圖所示零件，當以表面3定位車削表面1獲得尺寸A1 、然后以表面1為測量基準車削表面2獲得尺寸A2時，則間接獲得的尺寸A0 。即為封閉環。但是，如以加工過的表面1為測量基準直接獲得尺A2，然后調頭以表面2為定位基準，采用定距裝刀法車削表面3直接保證尺寸Ao ，則尺寸A1因間接獲得而成了封閉環。

2．組成環的査找

首先要記住組成環的基本特點是加工過程中直接獲得且對封閉環有影響。如圖中所示零件中，若真空輥加工方法為上例之前者，則 A1、A2為組成環；若加工方法為上例之后者，則 A2、A0成了組成環。而表面4至表面3的軸向尺寸就不是尺寸鏈中的組成環，因為它的變化不會引起封閉環尺寸的變化。

3．畫出尺寸鏈

從構成封閉環的兩表面同時開始，同步地循著工藝過程的順序，分別向前查找該表面最近一次加工的加工尺寸，再進一步向前查找此加工尺寸的工序基準的最近一次加工時的加工尺寸，再進一步向前査找，直至兩條路線最后得到的加工尺寸的工序基準重合，至此上述尺寸系統即形成封閉輪廓，從而構成真空輥工藝尺寸鏈。

二、真空輥增環減環的判別

用增環減環的定義可判別組成環的增減性質。但是環數多的尺寸鏈就不易判別了，現介紹兩種方法來判別增減環的性質。

1．回路法

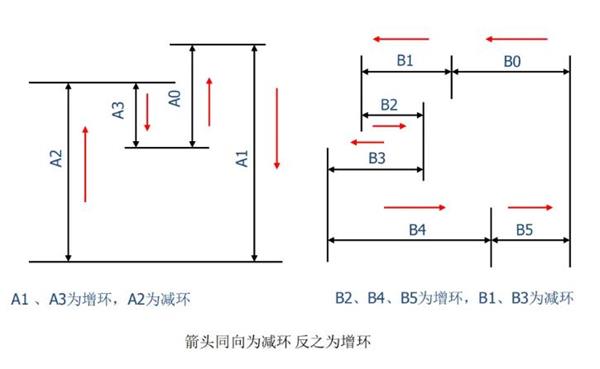

在真空輥尺寸鏈簡圖上，先給封閉環任意定一方向并畫出箭頭，然后沿此方向環繞尺寸鏈回路，順次給每一組成環畫出箭頭，凡箭頭方向與封閉環相反的為增環；與封閉環方向相同的則為減環。如圖所示 , A1為增環， A2為減環。

2．直觀法

直觀法只要記住兩句話就可判別：“與封閉環串聯的尺寸是減環；與封閉環共基線并聯的尺寸是增環。串聯的組成環性質相同；共基線并聯的組成環性質相反?！边@種方法判別組成環性質十分方使，且便于記憶，對環數多的尺寸鏈特別方便。在圖中很快就可判定， A1為增環，A2減環。工序尺寸及其公差的確定與真空輥工序加工余量的大小、工序尺寸的標注以及定位基準的選擇和變換有很密切的關系，
